地形测量




地形测量包括控制测量和碎部测量。
控制测量
①控制测量是测定一定数量的平面和高程控制点,为地形测图的依据。平板仪测图的控制测量通常分首级控制测量和图根控制测量。首级控制以大地控制点为基础,用三角测量或导线测量方法在整个测区内测定一些精度较高、分布均匀的控制点。图根控制测量是在首级控制下,用小三角测量、交会定点方法等加密满足测图需要的控制点。图根控制点的高程通常用三角高程测量或水准测量方法测定。
碎部测量
②碎部测量是测绘地物地形的作业。地物特征点、地形特征点统称为碎部点。碎部点的平面位置常用极坐标法测定,碎部点的高程通常用视距测量法测定。按所用仪器不同,全站仪,GPS-RTK测图法等。它们的作业过程基本相同。

测量步骤
一、地形测量工作主要步骤
1、制定工作计划,确定实施方案;
2、收集测区已有资料,并根据实际情况编制地形测量技术设计书;
3、组织人员,成立项目部,设立技术组及质量检查组;
4、准备各类测绘仪器及器材,制作测量标志等;
5、进行控制测量;
6、进行地形图野外数据采集,包括各地物点、地形点的平面位置和高程数据;
7、内业计算机数据处理,成图及各种资料整理;
8、质量检查及验收工作。
二、人员设备配置
为按期保质保量完成本次地形测量任务,根据工作量、作业难度、作业时间要求,分以下几个主要阶段给出应投入的人员设备数量:
1、控制网选点埋石阶段:分组选埋一级导线点。
2、控制网测量阶段:分组用6-8台GPS接收机进行一级导线GPS测量。

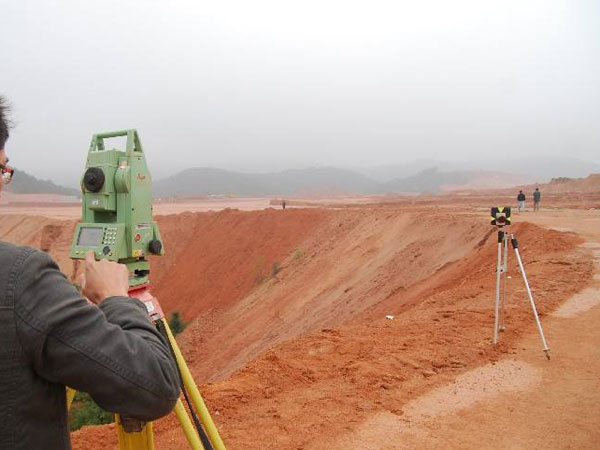

3、图根控制测量与外业数据采集阶段:安排人员测图小组,用全站仪或者GPS-RTK进行数据采集。
4、数据处理、图形编辑阶段:共计用10台计算机,采用同一图形数据处理、图形编辑软件,按《图式》、《规范》、《制图规范》、《设计书》的要求进行数据处理图形编辑。
5、图形输出、外业巡查阶段:分组对绘出的纸图进行外业巡视检查,同时,用全站仪实测地形地物检查点。对发现的问题,及时进行处理。这一阶段还应在项目部组织下进行自查、复查。这一阶段结束后,结束整个外业测量阶段。
6、资料整理阶段:数据处理中心投入内页人员,用计算机依据《数字化规范》进行图幅数据加工;项目经理与技术负责人将控制点点之记、控制点成果表、技术总结、检查报告等材料整理完善,对图面进行100%检查,提交图件资料、文字资料及数据光盘。
整个工程项目从头至尾,项目经理和技术负责人都应担负起组织领导责任,加强技术指导和质量监督,经常向主管领导汇报工程进展情况,根据作业进度计划和实际作业进度及时调整人员及设备配置,确保工程质量优良。
